Votronic Plus Distributor 8 – 12V/24V – Verteiler für 6 abgesicherte Ausgänge

Votronic Plus-Distributor 8 – 12V

Leistungsfähiger Plus-Verteiler mit sechs abgesicherten Ausgängen unterschiedlicher Stärke.

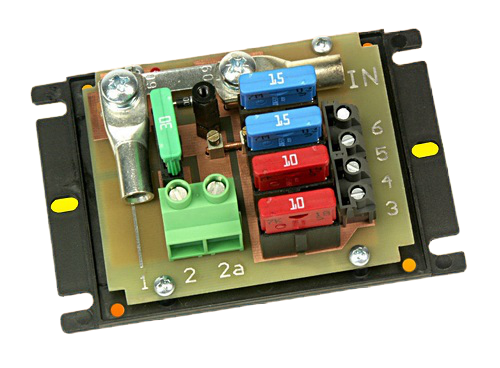

Die Plus-Zuleitung von der Batterie wird an einem massiven Schraubblock mit Kabelschuh (Kabelquerschnitt 16 mm², Gesamtstrom-Belastbarkeit max. 96 A) angeschlossen. Die Verteilung erfolgt auf:

Anschluss 1: Schraubblock mit Kabelschuh (16 mm²) und Streifensicherung 40 A, 50 A oder 60 A, mit Leuchtdioden-Anzeige, als Hauptabsicherung oder für größere Verbraucher wie z.B. Wechselrichter bis 12 V / 600 W bzw. 24 V / 1200 W, leistungsstarke Ladegeräte etc.

Anschluss 2: Schraubklemme 6 mm² mit Flachstecksicherung 30 A, z.B. für mittlere Verbraucher oder Ladegerät. Dieser Zweig kann durch eine interne Brücke vom Hauptkreis oder wahlweise getrennt von den anderen Kreisen über eine zweite Schraubklemme 6 mm2 separat versorgt werden.

Anschluss 3-6: Schraubklemmen mit großem Klemmbereich (4 mm², max. 20 A) und Sicherungshalter für handelsübliche FKS-Sicherungen in den Stärken 1 A bis 20 A; zum Lieferumfang gehören die Stärken 1 x 30 A und 2 x 15 A und 2 x 10 A.

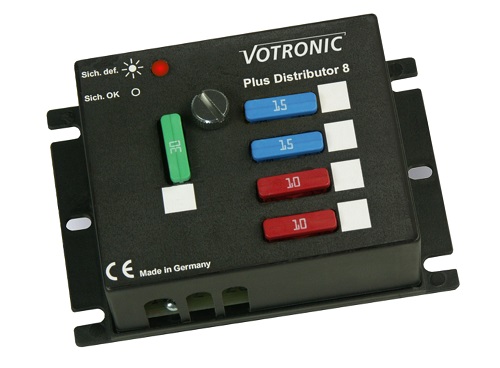

Die Abdeckhaube mit Kabelführungskamm sorgt für sicheren Halt der Kabel und sauberes Aussehen. Die Überwachungsleuchtdiode für die Streifensicherung von Anschluss 1 ist auch bei aufgesetztem Verteilergehäuse sichtbar. Beschriftungsfelder auf dem Gehäuse ermöglichen die sichere Zuordnung der Stecksicherungen. Für 12 V- und 24 V-Betrieb geeignet.
